麥克亞當橢圓色容差及色溫

與傳統光源相似的是,LED 須透過色溫判定所發出的光屬於暖光還是冷光。LED 燈色溫越高,其綜合光效越低。因此,冷色白燈的色溫為 4000K,而暖色等效的色溫為 2800K。

冷暖色溫

圖表 1:普朗克軌跡

光源色溫是指,純黑輻射體發出與光源光色相似的光線溫度。色溫的測量單位是絕對溫度開爾文(K)。雖然人們常常認為紅色代表暖光,藍色代表冷光,但在黑體曲線上(亦稱「普朗克軌跡」,詳見圖表 1),藍色的溫度卻高於紅色。雖然燭光會發出紅橙色暖光,但事實上其開爾文溫度只有 1850K,足見光色與色溫的顯著差異。因此,色溫高(5000K 以上)的顏色才稱得上冷色(藍白);色溫低(2700 - 3000K)稱為暖色(黃白色或紅色)。

LED 燈的色溫測定

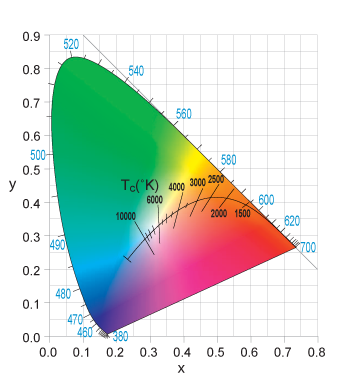

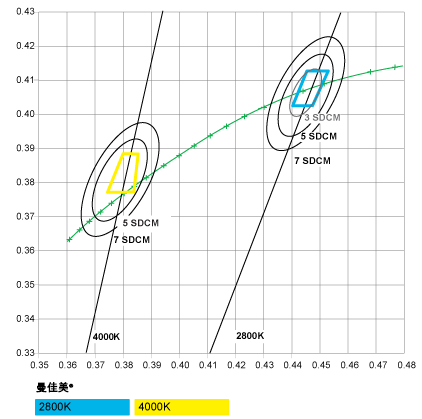

圖表 2:曼佳美®專業系列 CIE 1931 x,y 色品圖

LED 燈及放電燈的熱輻射可忽略不計,因此勿採用傳統的黑體光譜測定方法。不論是哪種顏色,都可以根據 CIE 1931(x,y)色品圖(詳見圖表 2)在「色域」表示。色域中的每種顏色都有特定的坐標點(xy)。熱輻射體的顏色坐標會以色域曲線(「黑體軌跡」)。普通照明所用的 LED 燈及放電燈的顏色坐標位於貼近曲線的外側。雖然色溫只能在黑體軌跡上的坐標點表示,但業界還為此類光源指定「相關色溫(CCT)」。CCT 是指,按照人類知覺最貼近光源的黑體輻射器色溫,即黑體軌跡上最貼近光源的顏色坐標。

顏色一致性

LED 照明方案的關鍵在於確保燈具在使用過程中經久耐看,燈色偏差在可接受的色容差範圍。由於每款燈泡的可接受色容差各異,LED 製造商採用了麥亞當橢圓色容差及 SDCM(標準配色偏差)來測量顏色的一致性。

麥克亞當橢圓色容差

麥克亞當橢圓色容差是一種燈色測定方法。該方法用於測定肉眼能辨別顏色改變之前,坐標軸周圍的色差。可針對任意目標燈色畫出一系列橢圓,並排安裝的燈色與目標值相差越小,出現的色差就越少。
SDCM 用於測量目標坐標與各個橢圓的距離。1 SDCM 表示 LED 燈條無色差,而 2 - 3 SDCM 表示幾乎無可見色差。市面上普遍的顏色一致性標準為 6 - 7 SDCM,與歐洲 EcoDesign 及美國 Energy Star 要求相符。

曼佳美®照明效能

曼佳美®LED 照明產品嚴格控制熒光劑/LED 混合劑含量,使色容差達到 3 - 5 SDCM。

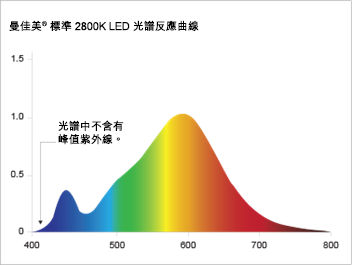

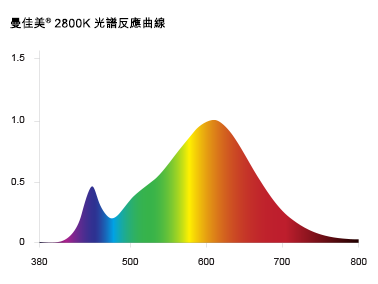

圖表 3:曼佳美®2800K 光譜反應曲線

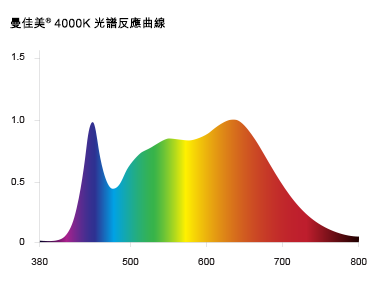

圖表 4:曼佳美®4000K 光譜反應曲線

顯色指數(CRI)

1931 年,CIE(國際照明委員會)制定了首個顯色性測定體系,業界終於有了一種可以向指示者及終端用戶表示光線質素的標準。

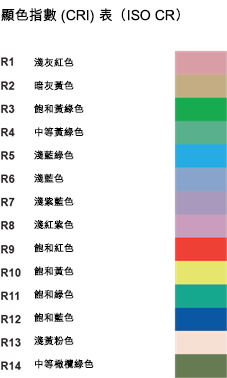

顯色指數(CRI 或 Ra)是一種用於測定光源真實再現物體顏色能力的定量測定法。為客觀對比任意光源的顯色屬性,國際照明委員會以 0 - 100 的數值範圍(差到優)制定了一套標準化的測量方法。物體暴露於特定光源時會出現 14 此標準顏色變化,然後將顏色變化與同等色溫的參照發光體進行對比(色溫高達 5000K 及以上的自然光須使用黑體*)。只有色溫相同的光源對才能進行 CRI 對比。

按照 CRI 數值的定義,理想黑體光源(例如鎢絲燈或鹵素燈)的 CRI 值為 100. 離散光譜光源(如 LED 燈及放電燈)的 CRI 值介乎 0- 100 之間。就經驗而言,所有波長光譜(380 - 760 納米)的填色度越充足,光源的顯色性越高,而內在的 CRI 值越高,能效越低(光譜同時顯示低效波長)。



* 黑體是一個理論物體,能吸收所有間接的電磁輻射,並且因為具有吸收所有波長的能力,因而能夠最大限度發出熱輻射。覆輻射持續光譜的能力須視乎黑體溫度而定。

TM-30介紹

TM-30是北美照明學會(IES)於2015年發佈一個對於光源顯色能力的全新評價方法。

這套全新的評定方法主要由三個部份組成:
Rf – 可解作色彩逼真度,與傳統的顯色指數(CRI)解釋相似
Rg – 可解作色彩飽和度,數值透過全色域指數表示
色彩向量圖 – 以圖形顯示平均色調與色度的偏移

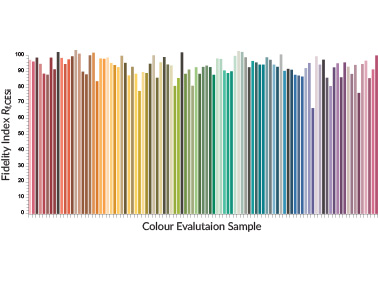

色彩逼真度(Rf):

用作表示各標準色在測試光源照射下與參考光源相比的相似度,數值從 0至100,如數值為100即代表標準色在測試光源照射下與參考光源完全相同。至於Rf與現有CRI的分別是,前者採用較多的99個色彩測試樣本。

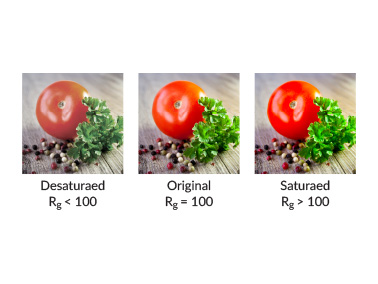

色彩飽和度(Rg):

用作量度相對色域(由16個色彩樣本組成的色彩空間),並提供關於色彩飽和度的資訊。數值如大於100表示色彩在測試光源下與參考光源相比過於飽和,如少100則代表顏色飽和度在測試光源下較低。

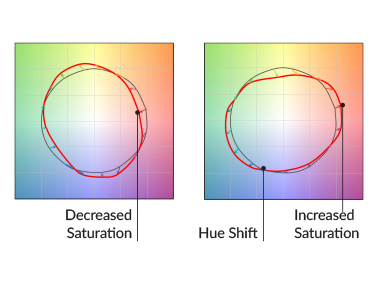

色彩向量圖

用作表示各種顏色的色偏移及飽和度的改變。透過圖形可以顯示不同顏色在測試光源和參考光源之間的分別,同時顯示哪種顏色出現色偏移。

TM-30的優點是幫助我們了解於不同環境下最適合使用的光源,反觀傳統CRI僅提供一套評價色彩逼真度的方法。

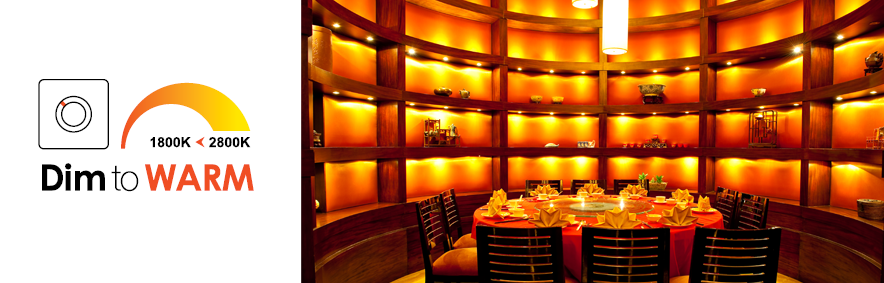

Dim to Warm 系列

曼佳美®是業內率先將 Dim to Warm 技術應用於 LED 產品的製造商。

所有燈泡均設有 10% - 100% 的亮度調控功能,色溫變化 2800K(2700K) 至 1800K,效果可媲美鎢絲燈及石英燈。與市面上其他使用多層鏡片排列的產品不同,曼佳美®Dim to Warm 產品內置特別設計的單迴路燈條水平技術解決方案,壓縮厚度與鎢絲燈及石英燈相同,色溫及調控功能亦不相伯仲。曼佳美®Dim to Warm LED 燈系列特點:

  • 外型、照明能效及效果與傳統鎢絲燈及石英燈無異
  • 首款 LED 椒形系列、LED P45 經典系列、LED MR16 系列、LED AR111 系列以及配備Dim to Warm 功能的一體化 LED 筒燈系列
  • 反射燈及燈具(色溫變化 2800K 至 1800K);非方向性燈泡(2700K 至 1800K,可調範圍 10% - 100%)
  • 與傳統鎢絲燈及石英燈的體積相近
  • 設多個調光級別,營造各種氛圍及場景
  • LED 款式多樣,滿足不同場合的照明需求
  • 能效高、維護成本低
  • 平均壽命長達 35,000 小時
  • 流明維持率高

Perfect White 系列

在零售應用環境,燈光能營造與別不同的購物體驗,增強顧客的購物慾。

曼佳美®Perfect White 技術解決方案能為零售商店帶來明顯的照明優勢,令產品更加美觀,更有質感。與傳統鎢絲燈相比,照明效果及能效更勝一籌。可謂零售商店照明、重點照明及陳列照明的不二之選。

Perfect White 優質照明系列產品,效果可媲美自然日光,令產品呈現天然色澤,亮麗出眾。採用可視範圍改良光譜技術,增強視覺對比,令產品外觀出眾,增添幾分簡練、秀麗氣質。

工作原理

傳統上的 LED 燈非常注重能效研發。為達到最高的光通量輸出效率,照明產品力求設計出最大亮度。傳統上,LED 燈所產生的功率均以光譜可視顏色為主,不會「浪費」肉眼觀測不到的能量。

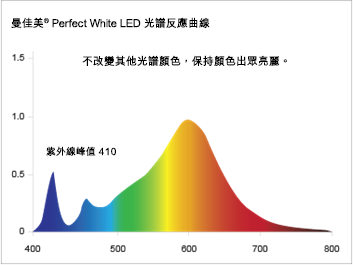

紫外線是陽光的其中一種光波,而曼佳美®Perfect White 特別加入近距可視且對人體無害的光譜紫外線(最大波長 410 納米),為白色物體營造貼近天然陽光的照明效果。

曼佳美®照明原理--許多白色物體,特別是零售服裝都含有熒光增白劑 (FWA),被激活後會發出熒光,使物體變得更亮白活潑。這就是衣物在陽光照射下會顯得更加亮白。曼佳美®Perfect White 採用紫外線照明技術,不會改變其他廣播,令產品顏色保持亮麗。紫外線能激活熒光增白劑,產生「完美」白亮麗效果,增強視覺對比,令產品更亮麗出眾。Perfect White 系列能令產品更亮麗迷人,特別適合零售業,尤其是時裝店使用。

RichColour 系列

曼佳美®RichColour 系列是專為增強顏色飽滿度而設的照明產品。曼佳美®RichColour 顯色度高達 Ra95,是替代石英燈的理想之選,適用於各種場合,真實呈現產品的天然色澤,是零售商店、藝術館及博物館的不二之選。



曼佳美®RichClour+ 集合了標準 RichClour 技術的照明優點,顯色性能更高,改良後的紅色顯色度高達 (R9)≥75。RichColour+ 光色均勻,效果出眾,是需要突顯食物色澤及其他陳列照明場合的最佳照明方案。
