溫度

適當的散熱措施有助充分發揮 LED 燈的可靠性及功效。超出 LED 的最大工作溫度會令光輸出減少,流明維持率降低,從而縮短燈膽的可使用壽命。因此,為確保燈泡的最佳能效,必須採取適當的溫度測量措施檢查 LED 溫度是否合適。

一般情況下,製造商會按照半導體級別界定 LED 的最大工作溫度。(Tj = T 型接頭)。為確保溫度不超過上限,須對溫度進行測量。雖然 T 型接頭溫度 (Tj) 是需要測量的重要溫度,但由於測量方法不便,業界採用了另一種測量方法,即 Tc 測溫法。此外,如存在一個或多個影響使用壽命及能效聲明的 Tp 測溫點(效能),可專門設置一個 Tp 測溫點。

只有與 T 型接頭溫度有直接關係時方可單獨採取上述 Tc 或 Tp 測溫點,並且不可超過指定限度。如果測量所得的 Tc 或 Tp 溫度低於或等於指定限度,則可保持 LED 原廠聲明的使用壽命及光通量。超出 Tc 或 Tp 的溫度限,會影響產品的初始性能以及可使用壽命。所有溫度必須採用熱電偶測溫計測量,並正確固定在 Tc 或 Tp 接點上。如 Tp 測溫點測得多於一個的數值,如所測溫度超出較低數值,那麼較高數值則被視為適用於相應使用壽命及能效聲明的最高溫度。

改良版曼佳美®LED 解決方案,內置一體化散熱槽,有效散發 LED 熱力。如要在其他燈具上安裝改良版 LED 產品時,建議在 Tc 測溫點增加最終的溫度測量,確保在燈具內工作期間不超出 Tc 的最高溫度。與改良版解決方案不同的是,市面上大部分 LED 模組及光引擎均不具備散熱功能,亦無設有一體化散熱槽。因此,需要在燈具內安裝散熱槽或具有合適散熱功能的固定裝置。同樣,照明系統的散熱槽容量須視乎 Tc 或 Tp 溫度測量而定,具體數值請參照 Tc 或 Tp 的最高溫度。對於 LED 模組及光引擎,則須參照其他散熱介面參數(例如,但不限於散熱介面的最大散熱功率以及燈具的最大熱敏電阻)。為確保產品的互用性,此等參數可用於按照 Zhaga 規格設計的產品。

散熱管理

工作溫度及溫度調控對 LED 品質及使用壽命有著重大影響。為充分發揮 LED 燈的能效,須採取有效的散熱管理措施。

散熱管理的主要作用在於將 LED 模組中的熱力抽出,並排放至周圍的空氣中。業界常用的方法有熱傳導、熱對流及熱輻射,散熱效率也會因應情況而異。

最佳的散熱管理方法是減少 LED 燈及散熱槽之間的導熱片的數量,並降低導熱片的熱敏電阻。此外,還需仔細考慮散熱的材質、散熱片面積、幾何形狀、粗糙度以及 LED 燈整體的空氣流通管理的情況。

獨一無二的曼佳美®溫度調控方法

曼佳美®採用了三種燈光調控方法,但是沒有一種採用了業界常用的多層鏡片排列設計。多層鏡片排列用於導向光輸出量,熱量會可能會因此被鎖住,從而要加大散熱槽。曼佳美®採用了拋物線雙軸 LED 泛光燈以及「高效熱傳導」(TCH) 技術(如下),單個 LED 光學泛光燈用於有限空間內精準控制光束,或僅採用 LED 及棱鏡控制器,基本達到同級別鹵素燈的照明效果。上述方法都有助提升整個燈具系列的散熱性能、減少散熱槽面積以及實際尺寸的改良厚度。

高效熱傳導

曼佳美®採用「高效熱傳導」專利技術及經特別設計的「散熱槽」反射燈設計,有效幫助雙軸 LED 燈散熱,防止照明芯片及其他零部件耗損。該技術還能延長燈膽的使用壽命。

曼佳美®LED 採用了精湛的散熱設計,既有 LED 燈節能、耐用及可靠的優點,其照明輸出效率可媲美同級別傳統光源,但能耗大大降低。

全新性能

曼佳美®LED 燈採用先進的散熱科技,其照明溫度遠遠低於同等傳統石英燈,使用範圍更廣。曼佳美®燈泡可用於近距離物體照明,無溫度過熱、紫外線或紅外線腐蝕作用。美食展廳、博物館或美術館等高燈光要求之地的不二之選。曼佳美®照明產品可用公眾區域附左右的人行通道,照明效率可媲美傳統鎢絲燈,但能耗僅大大降低。

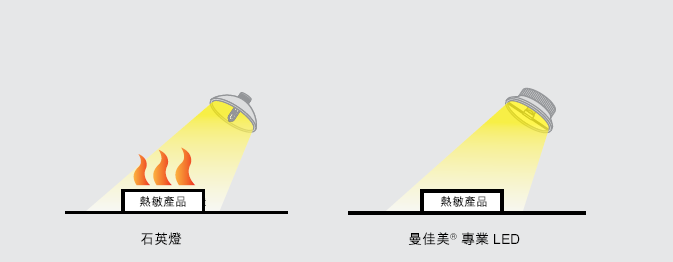

圖表 1:石英燈及 LED 燈的熱敏性對比

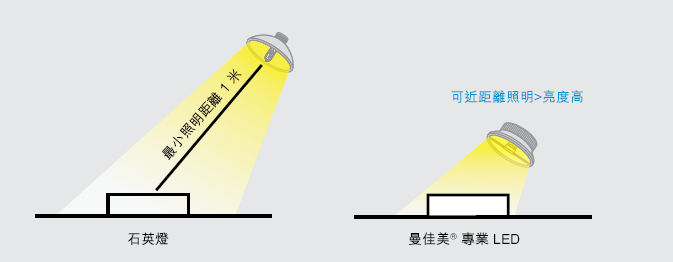

圖表 2:石英燈及 LED 的照明距離對比
